HT-50DW SERIES
HT-50DW III · HT-50DWES III SILENT

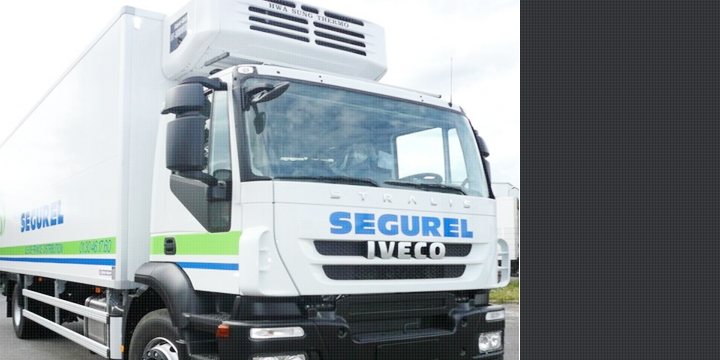

5톤~8톤의 대형 트럭용 서브타입 냉동기

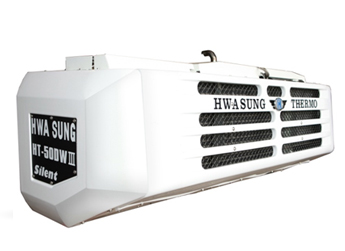

HT-50DW III SILENT
샤프트를 제거한 벨트 최소화 시스템
· 증발기 DC 모터 사용으로 뛰어난 풍량 제공
· 최소화된 벨트사용으로 저소음 실현
· 사이즈 축소 및 냉동기 중량 최소화
· 증발기 전열면적 최대화(5mm 핀피치 사용)
HT-50DW SUPER-COOL
고용량 고효율에 냉동기 시스템 보호 장치 탑재
· 엔진 오일 소량 시 엔진 정지 장치
· 고압 차단 장치
· 저압 차단 장치
· 전기 모터 과부하 방지 장치
부식 및 녹 방지를 위한 외장재 및 부품 사용
· ABS 플라스틱 컨덴서 전면 그릴 및 사이드 도어
· 알미늄 재질의 에바 케이스
· 마후라, 냉각수통, 자바라, 보강대,
Accumulator, 수액기 스테인레스
오존 파괴 지수 "제로", 환경 친화적 신냉매 R-404a 사용

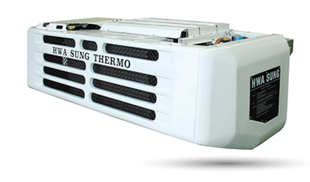

HT-50DW MONO-BLOCK
모노블럭 시리즈 서브타입 냉동기
· 냉동실 에바를 컨덴서 내부에 설치한 매립형 에바로 탑내공간 최대화
독일 BOCK Compres sor 직수입
유럽 최고 냉동기 컴프레셔 제작사인
GEA Bock GmbH의 BOCK Compressor 사용
FK40_390TK
▶ 뛰어난 내구성의 고효율 컴프레셔
· Displacement - 233cc
· Origin - Germany
· No. of Cylinders -2
· Oil charge - 2.0ℓ
일본 YANMAR 최신형 파워 엔진
100년 이상의 역사를 지닌 일본 최고의 엔진제조업체 YANMAR사의 엔진사용
3TNV76-HT
▶ 최신형 모델의 고용량 디젤 엔진
· Displacement - 1116cc
· Origin - Japan
· No. of Cylinders - 3
· Oil charge - 8.7ℓ
HS-500NB 2 컨트롤러
LCD 모니터의 최신형 온도조절 시스템
▶ 운전석 온도조절 시스템
· 설정온도에 따른 엔진의 자동정지 및 가동(수동전환 가능)
· 시스템 모니터링 가능(Low 배터리, 쿨란트, 엔진오일 감지)
· 편리한 냉동냉장 온도 조절(냉동냉장 자동온도 표시)
· 엔진가동시간 체크 기능
▶ 제상 시스템(성애제거)
· 수동제상 / 타이머제상 / 자동제상 / 제원
Specification 제원표
Refrigeration Capacity (냉동능력)
| Cooling Capacity |
Temperature |
HT-50DW / 50DWES |
| Road |
Electric |
| 30°C(86°F) Ambient under ATP Standard |
R-404A |
℃ |
kcal/h |
watt |
kcal/h |
watt |
| 0 |
8,212 |
9,550 |
5,596 |
6,508 |
| -20 |
4,471 |
5,200 |
3,147 |
3,660 |
| Engine Speed |
1685rpm |
| Diesel Engine |
Model |
Yanmar 3TNV76 |
| No. of Cylinder |
3 |
| Displacement(㎤) |
1116 |
| Oil Charge |
8.7 |
| Compressor |
Model |
Bock FKX40_390TK |
| No. of Cylinder |
4 |
| Displacement(㎤) |
385 |
| Refrigerant |
R-404a / 5.8kg |
| Airflow Volume @ 0 Pa static Pressure |
2,981m³/h |
| Electric |
Power |
- |
220/380/415V,3P,50/60Hz |
| Standby |
Output |
7.5kW(10HP) |
| Automatic hot gas defrost |
Automatic hot gas defrost & termination by microprocessor
/ Air switch |
| Size (LxWxH) / mm |
Evaporator |
1910 X 899 X 665 |
| Condenser |
12100 X 820 X 410 |
| Weight (kg) |
522 |
570 |
Optional Features (선택 사양)
▶ 냉동냉장
: 두개 이상의 적재공간에 두개의 에바를 장착하여, 냉동과 냉장을 동시에 가동하는 모델
▶ 히팅 기능
: 외부온도가 탑내 온도보다 낮을 때, 제품이 어느 것을 방지하기 위해 핫가스, 라지에타 핫워터 또는 전기코일을 이용하여 적정온도를 유지하는 기능.주로 야채, 과일, 음료수 운반 시 사용
▶ 별도 아우어메타
: 컨트롤러 외 컨덴서 사이드 도어에 별도 아어어메타를 장착하여 엔진가동시간을 확인할 수 있는 기능
