HT-500 SERIES
HT-100MB · HT-250MB · HT-500MB
3.5톤(냉동)~5톤(냉장) 탑차용 냉동기

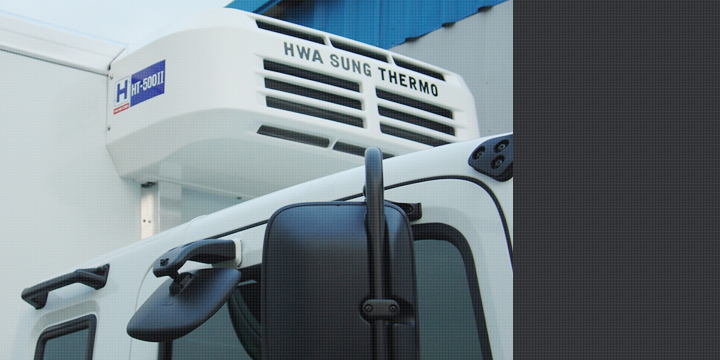

HT-500 II
· 차량엔진으로 컴프레서 가동
· ABS 재질의 외장으로 초경량, 부식 및 녹방지
· 프론트 마운트형 컨덴서

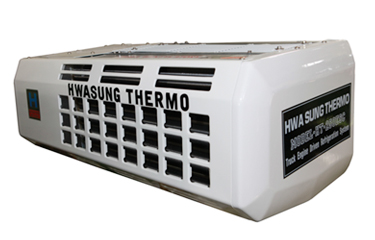

HT-500ESC
차량엔진 또는 전기모터로 컴프레서 가동
· 전기 장치가 컨덴서 내부 장착, 엔진 정지시 구동
· ABS 재질의 외장으로 초경량, 부식 및 녹방지
EVAPORATOR
FOR HT-500 II, HT-500ESC
고효율 풍량의 슬림타입 에바(증발기)
탑내 천장 장착형 에바
· 슬림형으로 넓은 적재 공간
· 4개의 에바 팬
VALEO TM-15/16HS
Heavy-Duty용 고효율 및 고성능 컴프레서
저진동 · 저소음 · 초경량화
▶엔진 컴프레서 및 Electric Standby용 컴프레서
Displacement - TM15 / 147cc
TM16 / 163cc
TM21 215cc
No. of Cylinders - 6 (3 double-headed pistons)
Revolution range - 700~6000 rpm
Oil - ZXL 100PG PAG OIL (150cc)
온도 조절 컨트롤러
조작하기 간편하고 쉬운 온도조절 시스템
· 보다 효율적인 냉장/냉동 제어 실현
▶운전석 온도조절 시스템
· 설정온도에 따른 엔진의 자동정지 및 가동(수동전환 가능)
· 편리한 냉동냉장 온도 조절(냉동냉장 자동온도 표시)
· 엔진가동시간 체크 기능
▶운전석 온도조절 시스템
· 수동제상 / 타이머제상 / 자동제상
Refrigeration Capacity (냉동능력)
| Cooling Capacity |
Temperature |
HT-500 II / 500ESC |
| Road |
Electric |
| 30°C(86°F) Ambient under ATP Standard |
R-404A |
℃ |
kcal/h |
watt |
kcal/h |
watt |
| 0 |
5,100 |
5,931 |
4,079 |
4,744 |
| -10 |
3,711 |
4,316 |
2,968 |
3,452 |
| -20 |
2,471 |
2,874 |
1,977 |
2,299 |
Engine
Compressor |
Model |
TM-16/TM-21 |
| No. of Cylinder |
6 |
| Displacement(㎤) |
163 |
| Refrigerant |
R-404a (TM-16) 2.3kg / (TM-21) 2.5kg |
| Airflow Volume @ 0 Pa static Pressure |
2,300m³/h |
| DC Voltage Option |
DC 12V / DC 24V |
| Electric Standby |
Power |
- |
220/380/415V, 1P/3P, 50/60Hz |
| Output |
- |
2.2kW(3HP) |
| Defrost |
Automatic hot gas defrost initiated & terminated by cab controller |
| Size (LxWxH) / mm & Weight / kg |
Condenser |
1120 X 496 X 395 (32) |
1320 X 550 X 430 (133) |
| Evaporator (Slim) |
1530 X 682 X 170 (34) |
1530 X 682 X 170 (34) |
| Evaporator (STD) |
1246 X 521 X 347 (31) |
1246 X 521 X 347 (31) |
| Cab control |
105 X 75 X 48 |
Optional Features (선택 사양)
▶ 히팅 기능
: 외부온도가 탑내 온도보다 낮을 때, 제품이 어느 것을 방지하기 위해 핫가스, 라지에타 핫워터, 또는 전기코일을 이용하여 적정온도를 유지하는 기능.
주로 야채, 과일, 음료수 운반 시 사용
