HT-050 SERIES
HT-050MINI · HT-050 II · HT-050ESC · HT-050RT
소형 벤 · 트럭용 냉동기

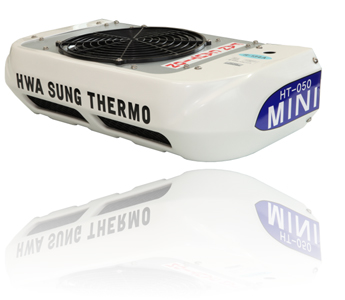

HT-050MINI
· 컴팩트한 디자인의 R-134a용 냉장 냉동기
· 차량엔진으로 컴프레서 가동
· ABS 재질의 외장으로 초경량, 부식 및 녹방지

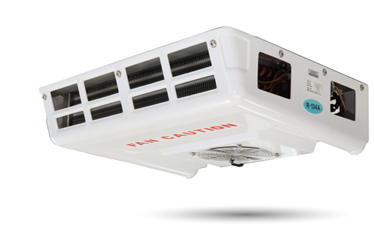

EVAPORATOR
FOR HT-050MINI
· HT-050MINI용 탑내 천장 장착형 에바

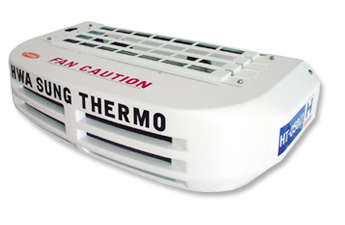

HT-050 II
컨덴서와 에바 일체형인 서브 타입
샤프트 구동방식으로 뛰어난 풍량 제공
· 차량엔진으로 컴프레서 가동
· ABS 재질의 외장으로 초경량, 부식 및 녹방지
· 프론트 마운트형 컨덴서

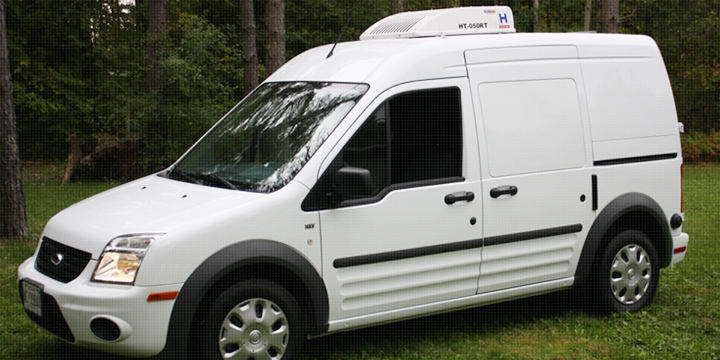

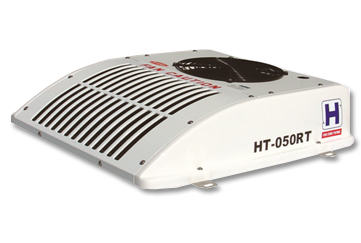

HT-050RT
지붕장착형 컨덴서
· 봉고차량에 적합
· ABS 재질의 외장으로 초경량, 부식 및 녹방지

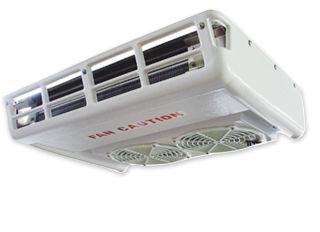

EVAPORATOR
FOR HT-050 II, HT-050ESC, HT-050RT
고효율 풍량의 슬림타입 에바(증발기)
탑내 천장 장착형 에바
· 슬림형으로 넓은 적재 공간
· 2개의 에바 휀

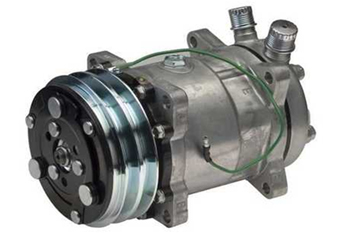

SANDEN SD5H11
FOR HT-050MINI
▶소형 트럭용 컴프레서
· Displacement - 108cc
· No. of Cylinders - 5
· Max Speed - 6000 rpm

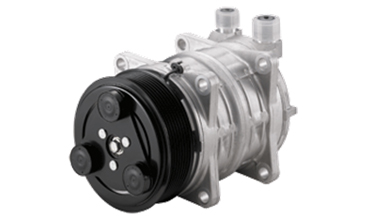

VALEO TM-13HS
FOR HT-050 II, HT-050RT, HT-050ESC
▶엔진 컴프레서 및 Electric Standby용 컴프레서
· Displacement - 131cc
· No. of Cylinders - 6 (3 double-headed pistons)
· Revolution range - 700~6000 rpm
· Oil - ZXL 100PG PAG OIL (150cc)
Refrigeration Capacity (냉동능력)
| Cooling Capacity |
Temperature |
HT-050MINI |
| Road |
Electric |
| 30°C(86°F) Ambient under ATP Standard |
R-404A |
℃ |
kcal/h |
watt |
| 0 |
1,625 |
1,890 |
| -10 |
- |
- |
| -20 |
- |
- |
Engine
Compressor |
Model |
SD5H11 |
| No. of Cylinder |
5 |
| Displacement(㎤) |
108 |
| Refrigerant |
R-134a 1.2kg |
| Airflow Volume @ 0 Pa static Pressure |
1,100m³/h |
| DC Voltage Option |
DC 12V / DC 24V |
| Defrost |
- |
| Size(LxWxH) / mm & Weight / kg |
Condenser |
722 x 385 x188 (15) |
| Evaporator |
650 x 589 x 177(21) |
| Cab control |
145 x 80 x 57 |
| Cooling Capacity |
Temperature |
HT-050 II / 050ESC |
HT-050RT |
| Road |
Electric |
Road |
| 30°C(86°F) Ambient under ATP Standard |
R-404A |
℃ |
kcal/h |
watt |
kcal/h |
watt |
kcal/h |
watt |
| 0 |
1,789 |
2,081 |
1,431 |
1,664 |
2,329 |
2,709 |
| -10 |
1,447 |
1,683 |
1,158 |
1,347 |
1,681 |
1,955 |
| -20 |
989 |
1,150 |
791 |
920 |
1,124 |
1,307 |
Engine
Compressor |
Model |
TM-13 |
| No. of Cylinder |
6 |
| Displacement(㎤) |
131 |
| Refrigerant |
R-404a 1.2kg / R-134a 1.2kg |
| Airflow Volume @ 0 Pa static Pressure |
785m³/h |
785m³/h |
779m³/h |
| DC Voltage Option |
DC 12V / DC 24V |
| Defrost |
Automatic hot gas defrost initiated & terminated by cab controller |
| Size (LxWxH) / mm & Weight / kg |
Condenser |
960 x 515 x 220 (22) |
1110 x 415 x 220 (75) |
740 x 830 x 175 (18) |
| Evaporator |
840 x 629 x 163 (20) |
840 x 629 x 163 (20) |
840 x 629 x 163 (20) |
| Cab control |
105 x 75 x 48 |
Optional Features (선택 사양)
▶ 히팅 기능
: 외부온도가 탑내 온도보다 낮을 때, 제품이 어느 것을 방지하기 위해 핫가스, 라지에타 핫워터, 또는 전기코일을
이용하여 적정온도를 유지하는 기능.
주로 야채, 과일, 음료수 운반 시 사용
